APS生产排程软件基础知识-计划甘特图

概述：生产计划甘特图是显示生产计划的最常用方式。使用图形方式显示生产计划的优点是直观高效，计划是否合理、是否有冲突都一目了然。本文介绍计划甘特图的基本原理和应用。

本文所述甘特图是指主资源甘特图，甘特图示例取自PlanMate APS 智能排产系统.

甘特图基础：

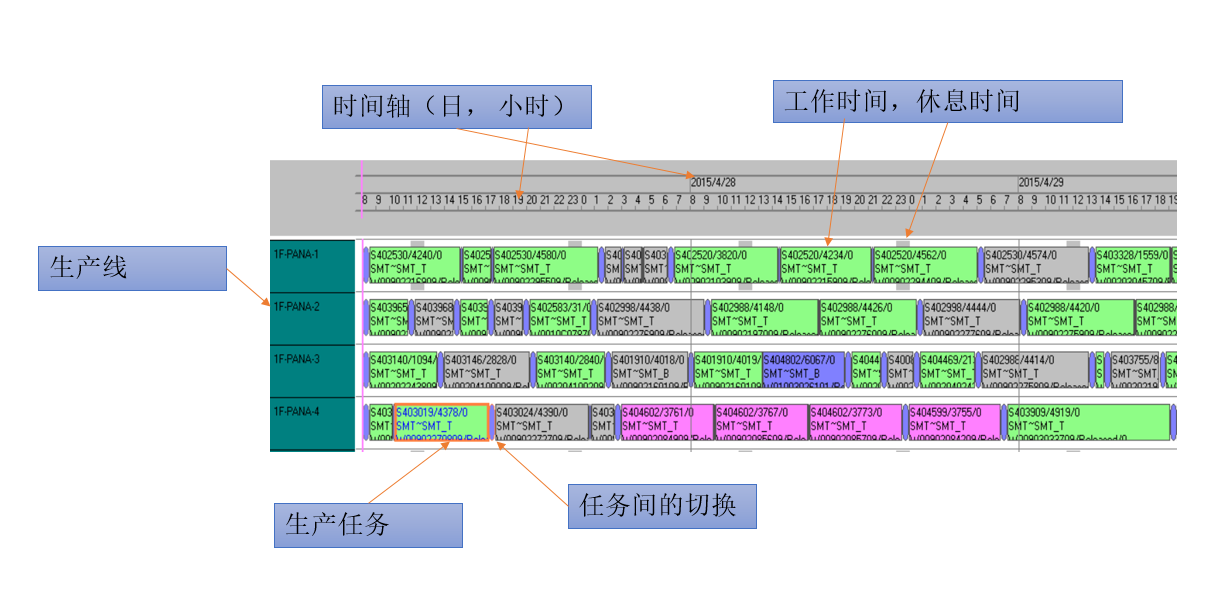

以上是资源甘特图的一部分，我们解释几个基本概念：

1：水平轴是时间，单位为周、日、小时。排程时间则精确到秒。

2：垂直方向显示的是生产线（主资源）

3：在中间区域，每个矩形是一个生产任务，矩形内显示该任务的信息

4：两个矩形之间的蓝色椭圆是切换时间

从图形可以看到以下基本事实：

• 主资源上任务不能重叠，只能一个个连续排
• 遇到休息时间任务会被拉长

甘特图基本操作：

• 任务可以被移动到一个新的位置（如果模型中已经定义）
• 任务可以前后推移（后面任务的会跟随）
• 可以放大缩小

工序关系：

如上图所示为一个产品工单所产生的生产任务及任务间的时序关系。从图中可看出计划的合理性：

• 工序顺序满足模型定义，无冲突
• 工序间时间紧凑没有浪费

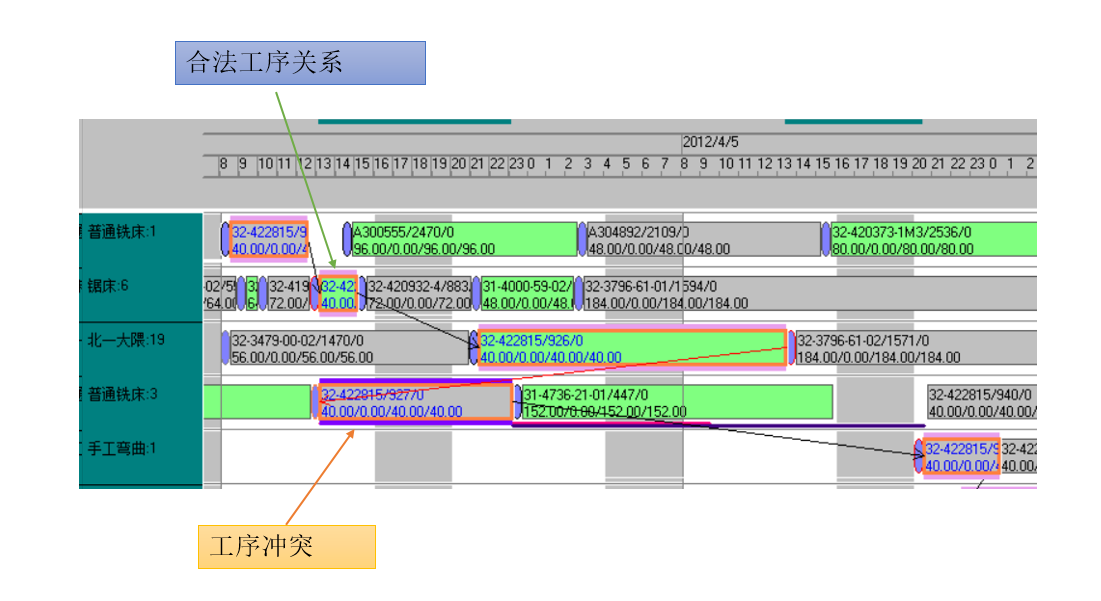

我们移动任务，制造一个冲突，在甘特图中可以立即看到冲突的位置。这也是甘特图的好处，无需分析数据，只需凭形状就可以判断。

我们看下一个例子：

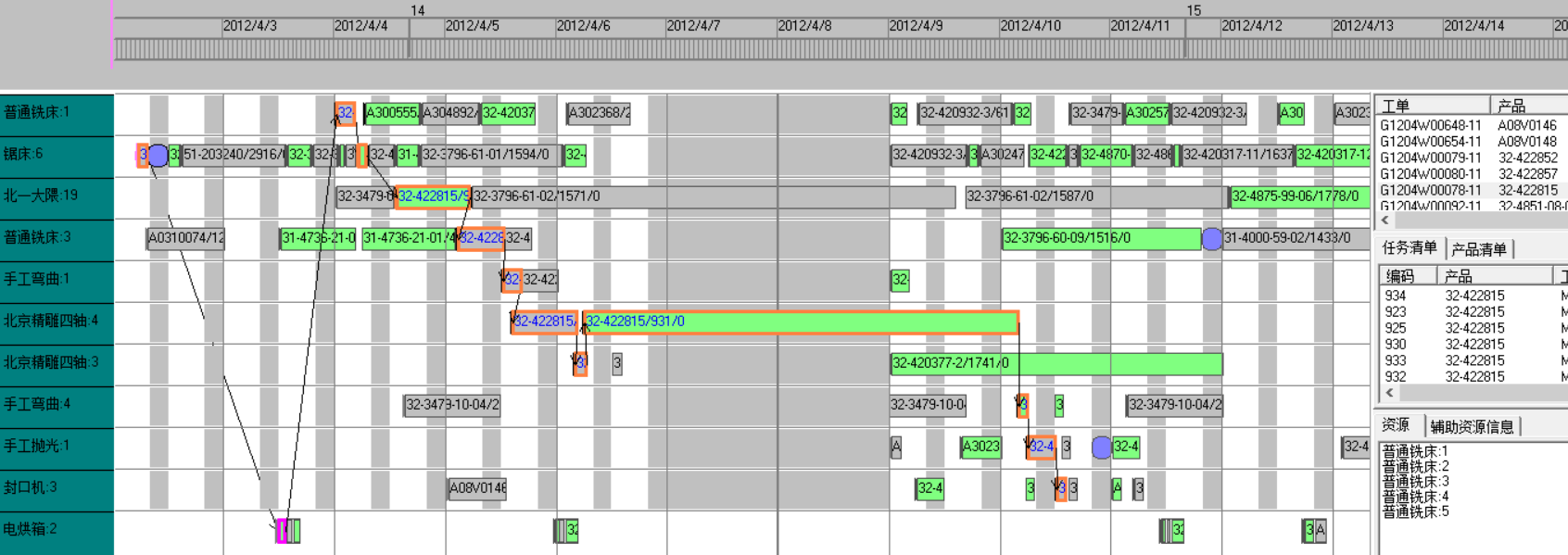

在上图中，工序没有错误，但是，工序间WIP被拉长，设备闲置，这属于计划不合理，但是系统并不报警。

辅助资源：

在甘特图中，我们也可以方便地查看辅助资源的使用及冲突，以下是一个注塑行业排程例子：

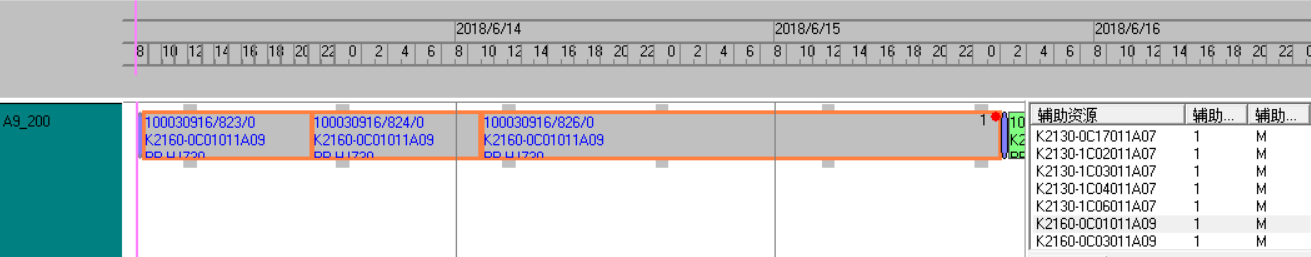

上图中加亮的是使用同一个模具的任务。右侧列出模具清单，选中一个模具，可以加亮使用该模具的任务。

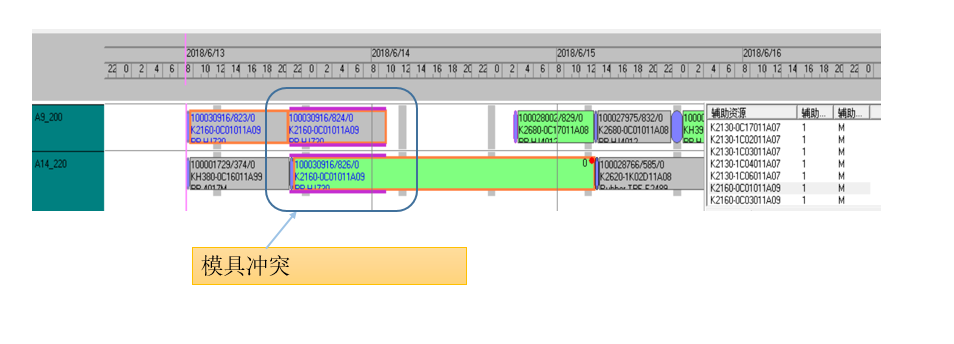

移动任务到另一个机器，同时生产，可以看到模具产生冲突

图形与表格：

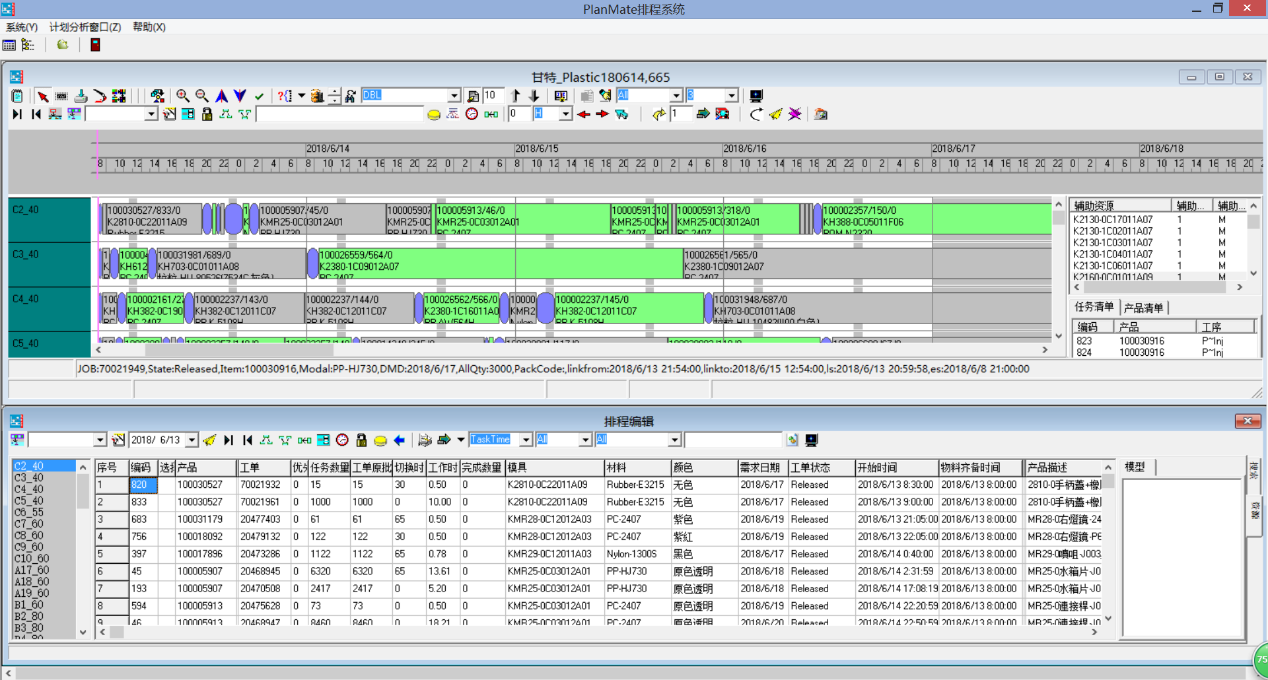

如果工单很小，任务需要的时间短，可以借助表格显示更详细的信息，将图形与表格结合起来。
